先进的技术支撑

“动态喷射技术”北京科林佰德环保有限公司总结多年来为电站提供除焦服务的经验，并联合专业机构在进行了大量实验的基础上创新性的研发出了的“动态喷射技术”，并具有完全自主知识产权，其主要是在气体增压泵等一系列喷射装置的作用下采取不同的喷射压力、喷射角度及喷射方式将药水直接喷射在实际结焦区域，增加药水与结焦体的反应速度，使药效更加有针对性，从而对结焦区域实施处理，在使用较少的化学药剂，可以达到更理想的除焦效果。实践表明，采用动态喷射技术的3U高效液态除焦剂在使用过程中可以有效的控制因煤种突变、设备损坏所导致的严重结焦问题，取得了客户的一致好评。

    “3U稳燃节能法”是我们新开发成功的一种对锅炉燃烧时及燃烧后进行除焦、抑焦以化学技术为基础的综合性工艺，主要包括：高效的化学药剂、先进实用的自动喷射系统、良好的现场管理流程；“3U稳燃节能法”可以有效的清除炉内各受热面上的结焦及沾污，显著地提高电厂掺烧易结焦煤的比例、保障电厂连续大负荷的运行，从而大幅度提高电厂的经济效益。

拥有三套自主开发的专用喷射系统：1、3U远程控制自动喷射系统；2、3U手持式智能喷射系统；3、3U手持式喷射系统，用以针对现场不同情况及施工需求进行选择。

可远程控制自动控焦脱汞喷射系统

为满足大剂量喷射化学药剂的需求，科林佰德开发了具有投资少、效果出众等特点的“可远程控制自动控焦脱汞喷射系统”。该系统采用自主开发设计的高性能专用管理平台，将监控、管理、报警等功能有机结合，结构先进、性能优异、功能强大、稳定可靠。

该系统能够保障喷射系统根据锅炉负荷变化、锅炉结焦情况随时进行喷射，提高工作效率，减少人为因素对化学药剂使用效果的影响，可以高效率的使用化学药剂，使除焦效果达到100%，为锅炉安全运行提供保障。

这个柔性的系统还可以同时喷射“3U脱汞氧化催化剂”，汞的脱除率在95%左右。

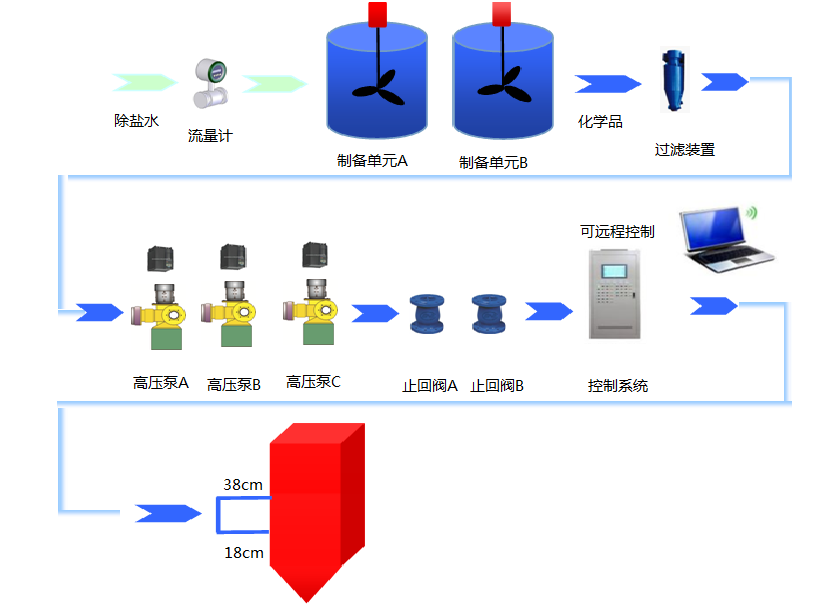

系统构成：该系统由主控单元、制备系统、喷射系统、数据监控采集传输系统、服务器数据管理系统、监控报警系统组成。

系统功能：

1）主控单元

主控单元主要是现场施工喷射控制单元，主要是用于对喷射现场设备系统的控制，为制备系统和喷射单元提供动力，客户根据化学药剂计划使用量控制制备系统进行现场制备。

2）化学药剂制备系统

制备系统由高浓缩专属配方化学药剂储存器、稀释水接入装置、高浓缩专属配方化学药剂接入装置、搅拌系统、化学药剂输出管路与排污管路组成。制备系统根据主控单元指令，按照现场需求将高浓缩化学药剂与稀释水按照一定的比例进行调配，电动搅拌泵提供动力，搅拌系统对配好的化学药剂进行搅拌，化学药剂与稀释水混合均匀后通过输出管路，将化学药剂输送给喷射系统；

3）喷射系统

喷射系统由3台高压泵（2用一备）、精密过滤装置、止回阀、单向阀、安全阀、不锈钢球阀、液路分配器、气路分配器、耐高温双流体喷枪、化学药剂输入管路和压缩空气输入管路组成。化学药剂与压缩空气在耐高温双流体喷枪混合仓内充分混合被喷射出去，耐高温双流体喷枪使化学药剂在喷出后的微粒直径只有30μm～40μm，雾化效果更佳，化学药剂更容易游离，加速化学药剂与焦渣的反应，增加化学药剂的覆盖面。

4）数据监控采集传输系统

数据采集传输系统由液体流量测控终端、压力测控变送终端、无纸记录仪、GPS传输模块组成。液体流量测控终端实时监测、采集液体管路数据变化，压力测控变送终端负责实时监控、采集液体管路和气体管路的压力数据，被采集的数据传送到无纸记录仪进行存储，通过GPS无线传输模块将数据进行打包后传输到服务器数据管理系统。同时如果被采集数据不符合液体流量测控终端、压力测控变送终端设定标准值范围，实时数据同时会被传送到监控报警系统；现场工作人员可以通过喷射系统终端显示查看实时数据变化。

5）服务器接收传送系统

服务器系统由数据接收模块、数据库管理系统、数据推送模块组成。喷射系统实时数据被服务器系统数据接收模块接收后，数据库管理系统对实时数据进行计算、技术分析，并生成图表，便于技术人员进行查看、对比等操作；数据库管理系统保证数据的安全性和完整性，数据库管理系统支持历史数据分布式计算、并行计算，自动生产统计报表，便于技术人员浏览、对比历史数据、了解细节，根据锅炉负荷变化、结焦变化的情况，制定不同的喷射方案。

6）监控报警系统

如果液体流量测控终端、压力测控变送终端实时数据不符合设定标准值范围，数据出现异常，监控报警系统自动进行报警提示，当报警参数达到系统设计极限，系统自动停止运行。

双流体耐高温喷枪

双流体（耐高温）喷枪使化学药剂在喷出后的微粒直径只有30μm～40μm，雾化效果更佳，化学药剂更容易游离，加速化学药剂与焦渣的反应，增加药剂的覆盖面。双流体耐高温喷枪主要是为远程控制喷射系统而设计，可固定安装在锅炉上，满足客户24小时随时喷药需求，及时清除受热面焦体。

3U手持式智能喷射系统

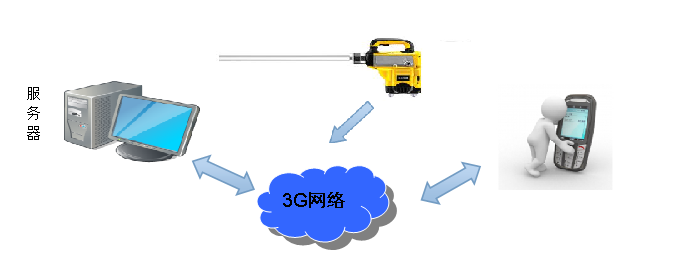

“3U手持式智能喷射系统” 由3U手持式智能双流体喷枪、微控终端、“远程监控”数据库服务器、无线传输模块、突发事件报警及手机定位接收数据系统及管路、制备单元等组成。

我们可以根据客户需求提供“3U手持式智能喷射系统”服务，该系统可以对喷射装置进行实时监测和跟踪，微控单元将喷射系统的实时数据通过无线网络上传至公司远程监控数据库服务器，服务器对采集的数据进行演算，将演算结果推送到贵司专业技术人员的手机APP。客户技术人员可以随时对喷射数据及锅炉结焦情况进行监测或检查。如果喷射系统或喷射数据出现异常情况，系统会自动报警，我司技术人员可及时对喷射系统进行调整，提高了人员的工作效率；该系统根据锅炉结焦情况随时进行喷射，提高除焦效率和化学药剂的使用效率，可以完全避免人为因素对化学药剂使用效果的影响。

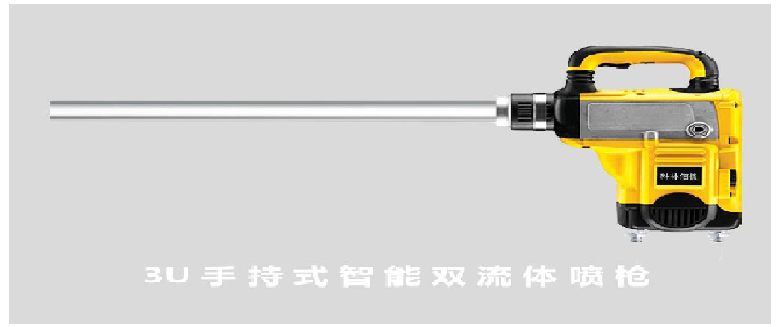

“3U手持式智能双流体喷枪”无论压缩空气母管压力如何变化均能自动保持喷出的的化学药剂微粒直径在30μm～50μm之间，气液压力及流量的调整均自动进行，现场人员无法进行人工干预。

同时此系统也可以喷射“3U脱汞氧化催化剂”，以应对不久将进行的电厂脱汞要求；“3U脱汞氧化催化剂”及其喷射系统是一种低成本的电厂脱汞解决方案，综合脱汞效率能达到95%左右。

3U手持式喷射系统

采用该系统加药只需现场人工控制调整喷射位置，对现场不同使用环境的适用性更广泛，该系统使用成本相对于搭建自动喷射系统更有优势，可帮助客户在预算有限的情况下达到尽肯能的保证除焦、抑焦效果。

此设备主要用于科林佰德新一代高浓缩的3U高效液态除焦产品，先将药品倒入喷药罐中以保证，化学药剂混合更加均匀，使用效果更加显著，后使用喷枪将药品喷射到锅炉内。

手持式双流体（耐高温）喷枪创新性的将气液混合腔置于喷枪后端，从而有效的避免了药剂在喷射过程中的烧结和堵塞问题，并且该喷枪喷出后的液体微粒直径只有30μm～40μm，雾化效果更佳，化学药剂更容易游离，加速化学药剂与焦渣的反应，增加药剂的覆盖面。且喷射性能与可固定在锅炉上的耐高温双流体喷枪相同，使用手持式双流体喷枪不需要搭建自动喷射系统，只需现场人工控制调整喷射位置，对现场不同使用环境的适用性更广泛。

高压搅拌式喷射系统

此系统是科林佰德为燃用易结焦、低灰熔点煤质的客户所研发的，可以满足其连续大计量喷射化学药剂需求。此设备搭配喷枪使用，主要用于科林佰德新一代高浓缩的 3U 高效液态除焦产品，保证化学药剂混合更加均匀，方便调整喷射压力以配合不同喷射角度及喷射方式将药水直接喷射在实际结焦区域，增加药水与结焦体的反应速度，使药效更加有针对性，从而对结焦区域实施处理。

无压搅拌喷射系统

无压喷射系统适用于对压力容器有特殊要求的客户；此设备主要用于科林佰德高浓缩的3U 高效液态除焦产品,化学药剂混合更加均匀，使用效果更加显著。
